トップページ >> ミストファン
ミストファン(ミスト専用送風機) Mist Fan

ミストファンは、ミストの飛散特性を考慮に入れて開発されたミスト専用の送風機です。

特徴
@ ファンの働きでミストを遠くまで運ぶため、ミストの漂流時間が長く、大気中での気化が促進されます
   (一般的な扇風機タイプの送風機ではミストの水粒子がお互いに衝突し落下する現象が生じます)。
A 冷却や加湿などミストの効果を、広範囲に及ぼすことができます。
B 目的や現場の状況にあわせて4種類のミストファンを選択して使用することができます。
C 「レボルーション」と「レボルーションU」は360度全方向に、
   ミストを床面と平行に噴射させ、大気中で気化し、 床を濡らすことを防ぎます。
D 「エボルーション」と「エボル−ションミニ」は狭い場所でのミストに効果的です。
E 施工はきわめて簡単です。加圧ポンプとミストファンを給水管で接続すれば完成です。
  (給水管にミストノズルを取り付けるラインミストのような手間がかかりません)。
※ミストファンは加圧ポンプと一緒に使用します。ミストファンのみではミストにはなりません。

レボルーション
Revolution
  • 天井より吊り下げるタイプの「レボルーション」ミストファン。
  • ユニークな設計でミストを地面と平行に360°全方向に噴霧し、気化及び効果を促進します。
  • 風量2100CFMでミストを遠くまで飛散。飛距離は半径10m(冷却効果は半径約5m程度)。
  • 送風機の周りに10個のミストノズルを取り付けられます(接続口10-24UNCメスねじ)。
  • 工場や作業場などの室内の熱中症対策や加湿に最適です。
  • 耐水・防塵構造設計。


商品番号
電気特性
93800
単相 AC100V, 50/60Hz, 2.1A
93820
単相 AC200V, 50/60Hz,1A,

  • サイズ:W61cm x H26.6cm
  • 重量:20kg
  • 風量:2100cfm
  • リングの給水口:3/8” Slip Lok となっていますので、3/8” 耐圧チューブと簡単に接続することができます。
  • 送風機には吊り下げ用の金具( ブラケット) が付いています。
    センター の孔に3/8”全ボルトを通して天面から吊り下げます。
(注)給水管、電源コードは付いていません。



レボルーション自立タイプ
Revolution with Portable Stand


商品番号
電気特性
93900
単相 AC100V, 50/60Hz, 2.1A
93920
単相 AC200V, 50/60Hz,1A

  • サイズ:W71.2cm x H216cm
  • 重量:27kg
  • 風量:2100cfm
  • リングの給水口:3/8” Slip Lok となっていますので、付属の3/8”耐圧チューブを簡単に接続することができます。
  • 給水管:スタンドの支柱のなかに配管する3/8” 耐圧チューブ7.5mが付いいています。3/8” Slip Lok のジョイント部品でメインの給水管3/8” 耐圧チューブに接続することができます。
  • 電源コード:7.5m(3 芯)が付いています。

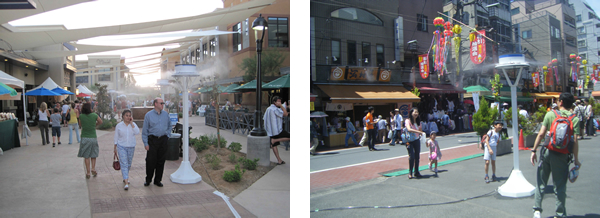

「自立型レボルーション」は設置が簡単で、商業施設やイベント会場のスポット冷却として仮設及び常設に最適です。複数使用すれば広いスペースもカバーできます。



レボルーションU
Revolution
  • レボルーション吊り下げタイプを、小型軽量化(3Kg)した製品。ミストは360度全方向に水平に噴射します。
  • ミストの飛距離は半径6m(冷却効果は半径3m程度)で、比較的スペースの狭い農業用ハウス、工場、倉庫などに適しています。
  • リングには6個のミストノズルを取り付けられる取付け口(10-24UNCメス)が付いています。
  • リングには1/4”耐圧チューブ(3m)が付いてそのエンド部は1/4”NPT(オスねじ)となっています。
    Slip Lokのジョイント部品を使用すれば,簡単メインの給水管と接続することができます。
  • 電気コード(3m)が付いています。


商品番号
電気特性
94800
単相 AC100V, 50/60Hz, 0.27A
94820
単相 AC200V, 50/60Hz, 0.14A

  • サイズ:W30 x H13.6cm
  • 重量:3kg
  • 風量:250cfm
  • リングの給水口:1/4” Slip Lok となっていますので、付属の1/4” 耐圧チューブを簡単に接続することができます。
  • 給水管:1/4” 耐圧チューブ3m が付いています。エンド部には1/4” オス(NPT)の付いたアダプターが付いていますので、#92507 3/8” Slip Lok x1/4” メス(NPT)アダプター(別売)を使用すればメインの給水管3/8” 耐圧チューブに接続することができます。
  • 電源コード:3m (3 芯)が付いています。送風機には吊り下げ用の金具(ブラケット)が付いています。センターの孔に3/8”全ボルトを通して吊り下げます。

「レボルーションII」は小規模な工場内や作業場の熱中対策や生産工場の湿度管理などに最適です。



エボルーション
Evolution
  • スポットライトのように細長いスペースに標準をあわせてミストを噴射する軽量(3.5Kg)のミストファンです。
  • ミストノズルから約10m 先までミストを飛ばします。
  • 狙いを定めたミスト噴霧や施設の長い廊下など加湿などに最適です。
  • 壁面、天井、支柱などに取り付けられ、設置後も噴射の上下の角度を変えることができます。
  • ミストノズルの取り付け口10-24 メス(UNC)は1箇所ですが、#93013 3ヶノズルクラスターや#93019 5ヶノズルクラスターを使用すれば最大5個までノズルを取り付けることができます。
  • 電源コード3m(3芯)が付いています。
  • 壁面取り付けには#95030 エボルーション用L字型専用金具をご利用いただけます。


商品番号
電気特性
95800
AC100V, 単相、50/60Hz, 0.23amp, 30W
95820
AC200V, 単相、50/60Hz, 0.12amp, 30W

  • サイズ:W24cm x H20cm
  • 重量:3.5Kg
  • 風量:250cfm

「エボル-ション」はミストの噴霧方向が調整でき、スポットライトのように狙いを定めた噴霧や幅が狭く長い施設内の廊下の加湿などに最適です。

エボルーションミニ
Evolution Mini
  • エボルーションと異なり遠くまで風を送らないので、天井の低い、狭いエリアの設置に最適です。室内の加湿や加湿によるウイルス対策として使用されています。低音設計です。
  • 使用にはエボル―ションミニ専用DC アダプター(#94169) が必要になります。
    アダプターには最大5台の本機を接続可能。アダプターの入力には100Vと200Vが使用可能。
  • ミストノズルの取り付け口(10-24 メス UNC)は、1箇所ですが、#93013 3ヶノズルクラスターや#93019 5ヶノズルクラスターを使用すれば複数ノズルを取り付けることができます。
  • 壁面取り付け用ブラケット付。


商品番号
電気特性
93000
DC12V 6W

  • サイズ:W26cm x H25cm x D10cm
  • 重量:1Kg
  • 風量:140cfm
  • 電力:DC12V 6W


#94169
エボル―ションミニ用

DC アダプター
  • 入力:100V−200V
  • 出力:DC12V 2.5A 30W
